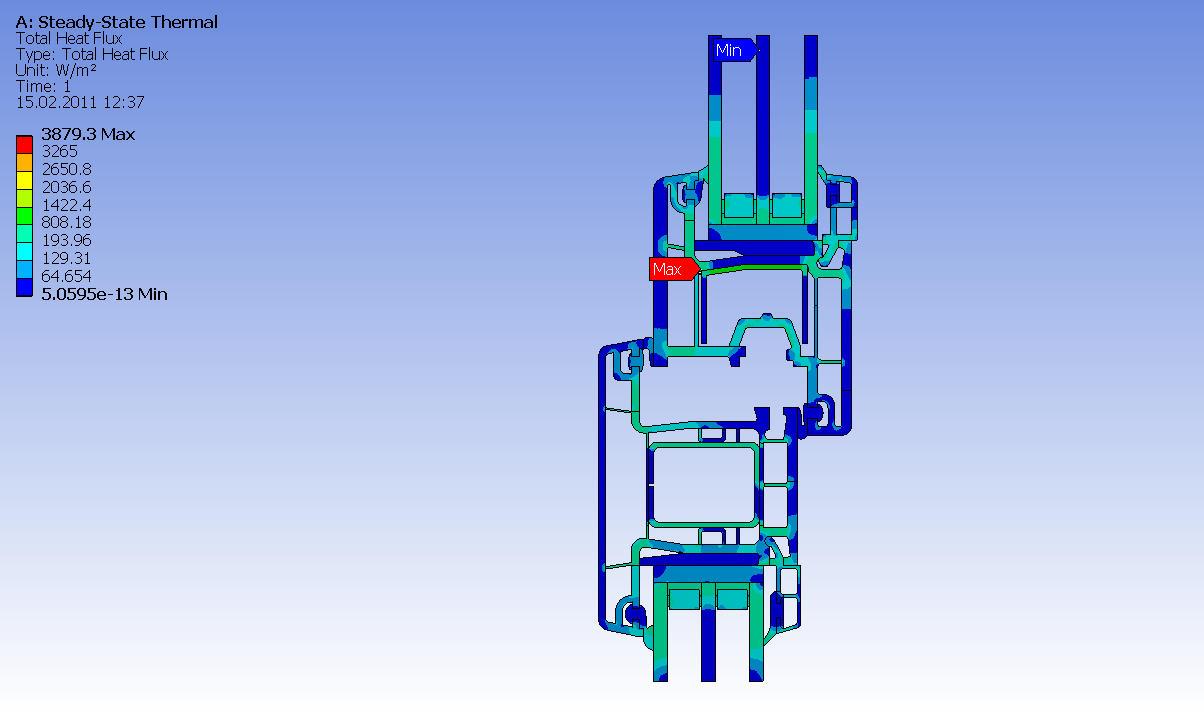

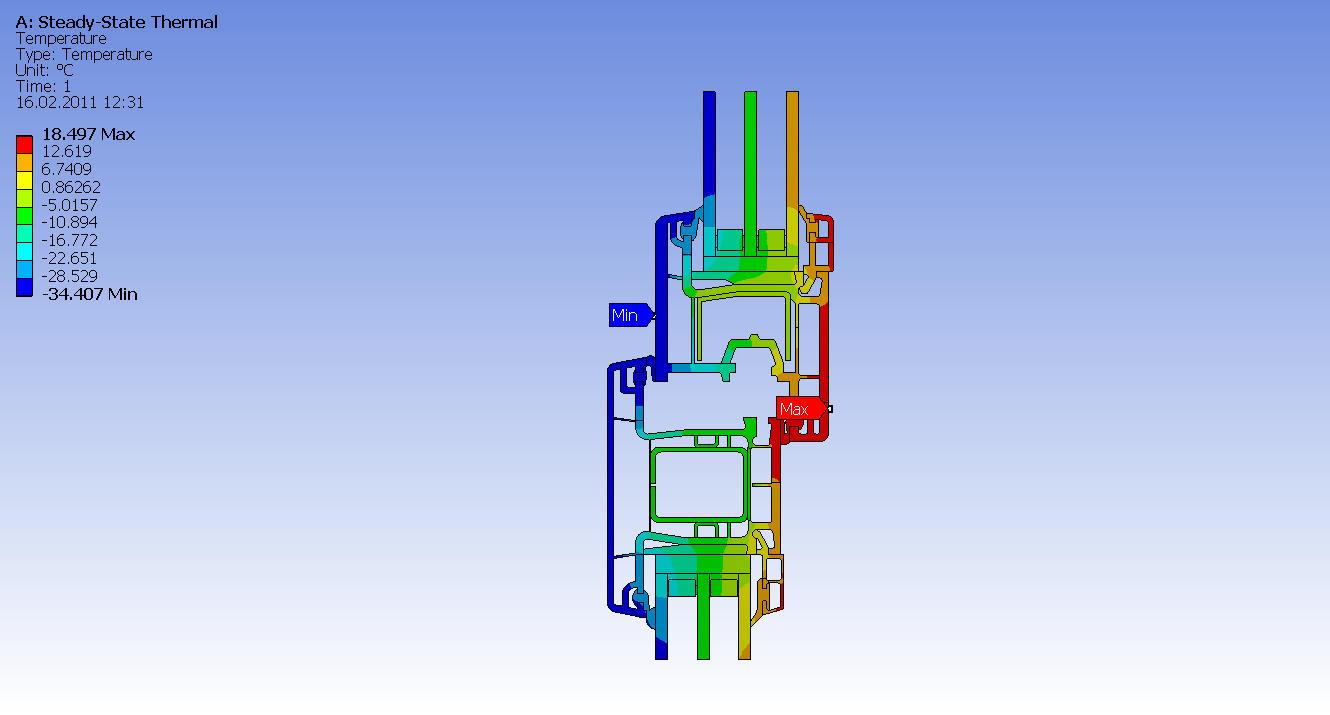

Решение задачи о распространение тепла в сечении оконного профиля - стационарная постановка 1. Сетка КЭ 2. Распределение температуры 3. Распределение плотности теплового потока внешняя температура -35 внутренняя температура + 20 В связи с тем, что решалась ЛИНЕЙНАЯ задача в стационарной постановке. *** сетка КЭ не очень "плотная", но вполне достаточная для хорошей интерполяции полученных результатов. Теплопроводность всех материалов (в том числе и воздуха) задавалась как функция от температуры, что оказалось весьма важным. Не учет этого факта - как показали расчеты может дать "отклонение" до 10%, а в отдельных случая до 15% в модели отражено РЕАЛЬНАЯ передача тепла через поверхности контакта тепла - т.е. использовались РЕАЛЬНЫЕ - полученные из экспериментов - значения теплопроводности для контактов между различными материалами. Как показали расчеты - не учет этого фактора может вносить ошибку до 10% Коэффициенты теплопередачи на внешних поверхностях - принимались как "константы" - постоянные численные значения, так и функции температуры материала и\или воздушного потока. Результаты расчетов по "первого" варианта конструкции профиля окна, сравнивались с натурными экспериментами - которые проводил заказчик. "Отличие" результатов расчетов от экспериментальных данных не превышали 5-6%. Результаты расчета помогли "заказчика" подобрать оптимальным размеры и материалы. ======================================================= Был проведен "тестовый" расчет по определению коэффициента теплопередачи Решалось две задачи 1. "внешняя" задача аэродинамики здания - с целью определения ветрового давления на ограждающие конструкции и получения "общей" картины течения вокруг здания в стационарной постановке 2. "Локальная" задача обдува окна - с целью получения РЕАЛЬНЫХ значений коэффициента теплопередачи по площади окна и прилегающей области стены - 1 метр во все стороны от внешнего периметра окна. К сожалению , заказчик не дал разрешения публиковать результаты расчетов, а выполнять такие расчеты - бесплатно - для статьи - пока нет времени. Однако можно совершено однозначно утверждать - что коэффициент теплопроводности - не может рассматриваться как константа по площади окна - при наличии "сильного" ветра. ======================================================== Полученное распределение температур по сечению и проведенные термопрочностной расчет - показал, что при разнице внутренней и наружной температур - имеют место деформации, которые могут оказывать влияние на теплопроводность "контактов" между элементами окна.
Как о чём? так все вроде понятно, особенно если не читать а просто глянуть на рис.1)) сразу видно холодные места на окне. Штапик внизу по углам стеклопакета - вот где холодно. Кстати - было полезно
